AMS1117 et ESP8266 – L’alimentation

Mar 12, 2023 | ESP82666 | 0 commentaires

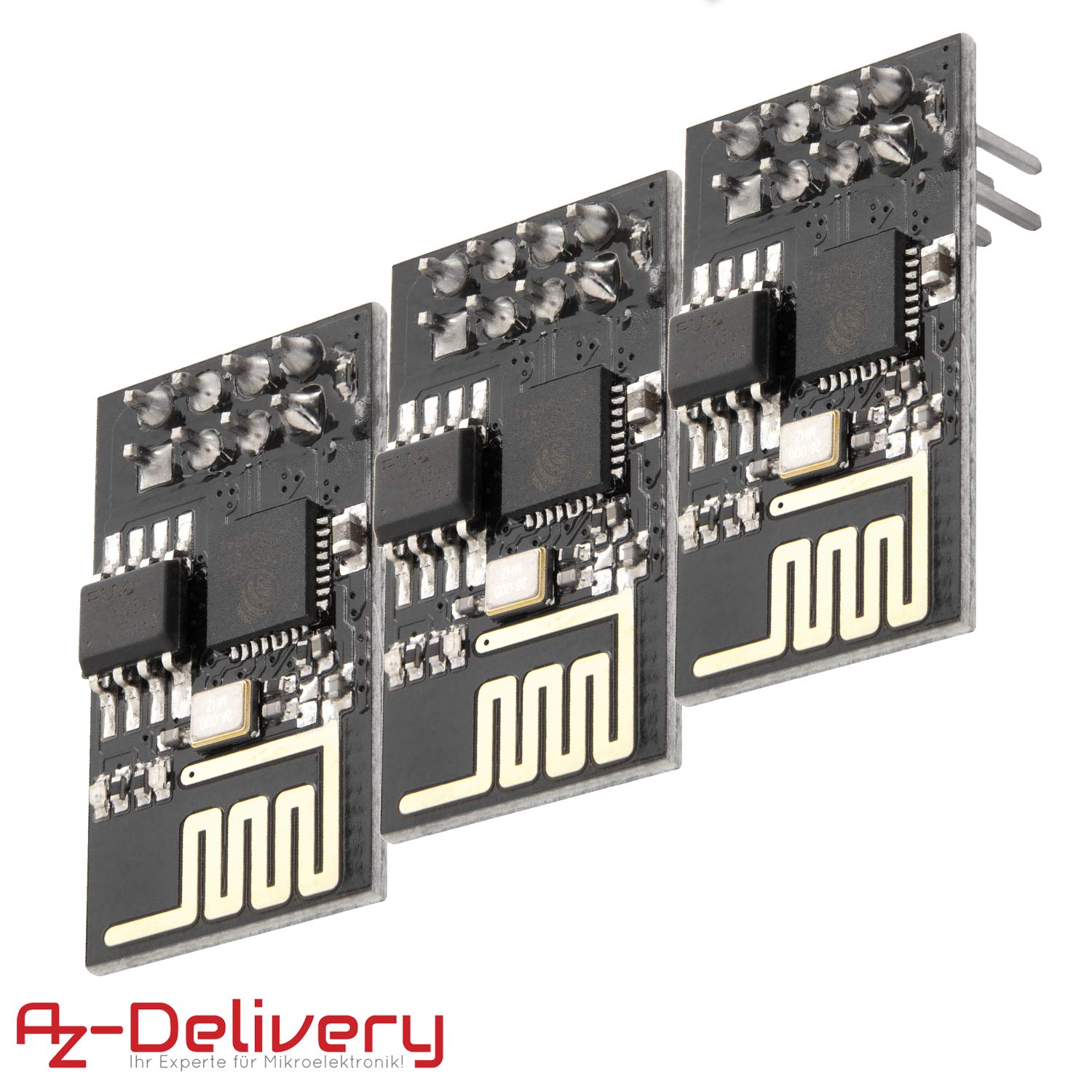

Comment Alimenter l’ESP8266 – ESP01 avec le régulateur de tension AMS1117 3.3v

Force est de constater qu’à l’heure actuelle les tensions 5v sont toujours plus utilisées que les tensions 3v3 il me fallait une solution pour alimenter mes ESP8266 –  ESP-01.
Une des premières solutions pourrait être d’utiliser un régulateur de tension variable. Mais les modules sont généralement plus gros que les ESP-01 eux mêmes. Parfois surdimensionnés pour l’usage.

Ce dont vous aurez besoin

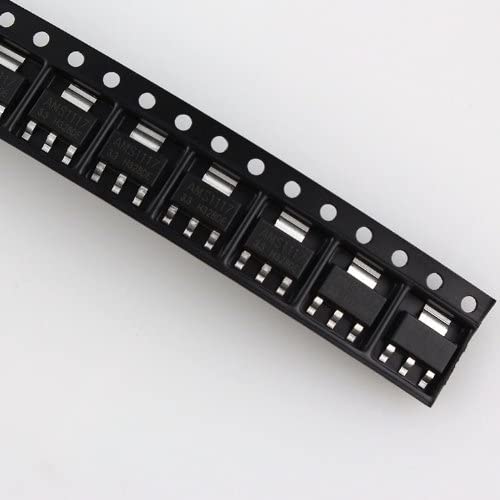

Les régulateur de tension ams1117 sont disponibles en plusieurs versions: 1.2v, 1.5v, 1.8v, 2.5v, 2.85v, 3.3v et 5v. Pour l’usage ci-présent c’est à dire: Alimenter l’ESP8266 ESP-01 un régulateur ams1117 3.3v sera choisit.

La datasheet de l’AMS1117 indique qu’il peut supporter jusqu’à 1A. Je vous conseillerai de ne pas dépasser les 800mAh.

AMS1117 PINOUT

Caractéristiques de l’AMS1117

  • Tension d’entrée: entre 4.8v et 10.3V
  • Tension de sortie: entre 3.234v et 3.366v
  • Courant max: 1A

Montage de l’AMS1117 Schéma

Pour le montage j’ai utilisé le schéma ci-dessous. J’ai utilisé deux condensateurs électrolytiques 10µf 25V. Dans le cas d’un AMS 1117 le voltage (Vin) est compris entre 4.8v et 10.3v pour une sortie (Vout) comprise entre 3.234v et 3.366v.

En suivant ce montage j’ai a partir d’une entrée 5V 700mah une sortie de 3.28V avec l’ams1117 3.3V. Perfect!

Pour différencier l’entrée de la sortie j’ai mis un connecteur JST en entrée j’ai aussi isolé tout le circuit à l’aide d’un pistolet à colle et là surprise (ou pas)… J’ai 3.3V en sortie

Alimenter l’ESP8266 avec notre « module » AMS1117

Pour commencer un petit PINOUTde l’esp8266 esp01

IMPORTANT – Quand tout est téléversé sur votre esp01. Que tout est terminé.  Pour l’alimentation il est important de connecter les 3 cables suivant:

  • GNG au GND de l’ams1117
  • VCC au Vout (out) de l’ams1117
  • CH_PD au Vout (out) de l’ams1117

Je me suis en effet demandé « pourquoi mon esp01 ne fonctionne pas » une fois que j’ai tout terminé… Je n’avais simplement pas alimenté le CH_PD

Je suis peut-être en avance d’un tutoriel ou deux. Etant donné que certains d’entre vous ne savent peut être pas comment programmer l’ESP8266 avec l’IDE Arduino. Je m’y atèle le prochain tutoriel sera dédié à l’ESP8266  et plus précisément à l’ESP01

Notez qu’il existe des modules AMS1117 comme celui ci-dessous
