Mon projet CNC laser

version 2.1

Lee

Modification importante, passage vers la version 2.1

Avec la version précédente et le poid du moteur nema17, une pression était exercée sur l'axe et la courroie était tirée vers l'arrière. En ajoutant deux barres d'acier 8mm et un support monté sur roulement linéaire, le nema est simplement posé sur l'axe X ce qui réduit grandement les frottements.

Vue d'ensemble

Mon projet CNC laser

version 2.0

Lee

Voici les photos de mon projet cnc. J'en suis a ce que je considère la v2.0 simplement parce que la v1.0 à été totalement démontée pour laisser place à celle-ci. Je chercherais des photos de la v1.0.

Une vue complète pour commencer

Pour cette version en cours, "l'armature" est en profilé alluminum pour moustiquaire. C'est ce que j'ai pu trouver en grande surface. Pour le reste on est sur du MDF et du PLA pour les pièces imprimées en 3D.

L'axe X et le support laser. De cette vue on peut voir les profilés et leurs forme spécifique qui m'ont permis d'y mettre des roulements de manière plus stable qu'un profilé totalement lisse.

Le laser c'est du 200mw, les roulements à billes eux servent à guider le support du laser et a tendre la courroie.

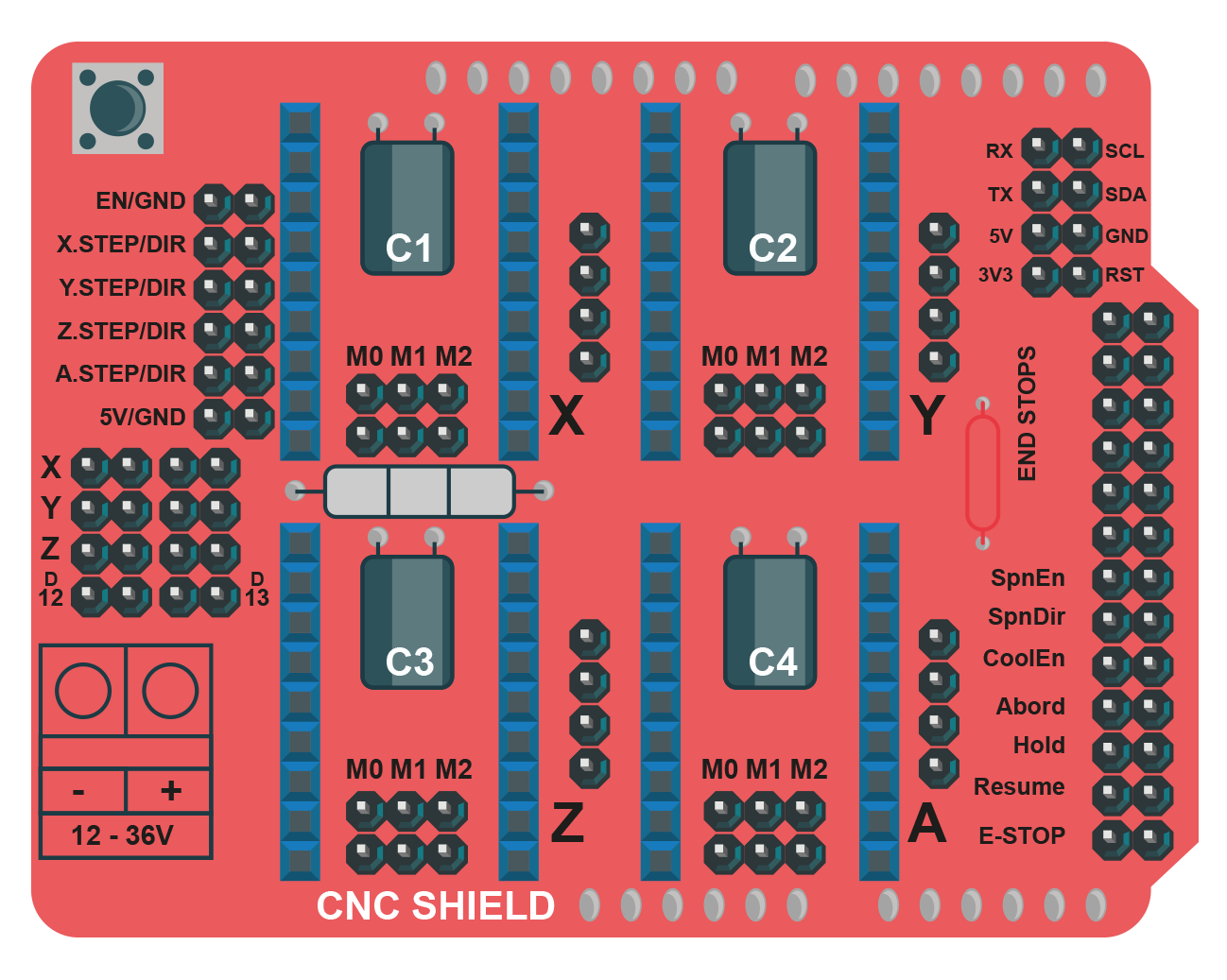

Le fameux shield protoneer et ses 4 drivers. N'utilisant pas encore l'axe Z, j'en utilise que 3. X, Y et A (qui dupplique le Y).

Et enfin les deux support permettant le déplacement en Y. (Moteur NEMA 17)
