Comment utiliser le module RFID RC522 avec Arduino

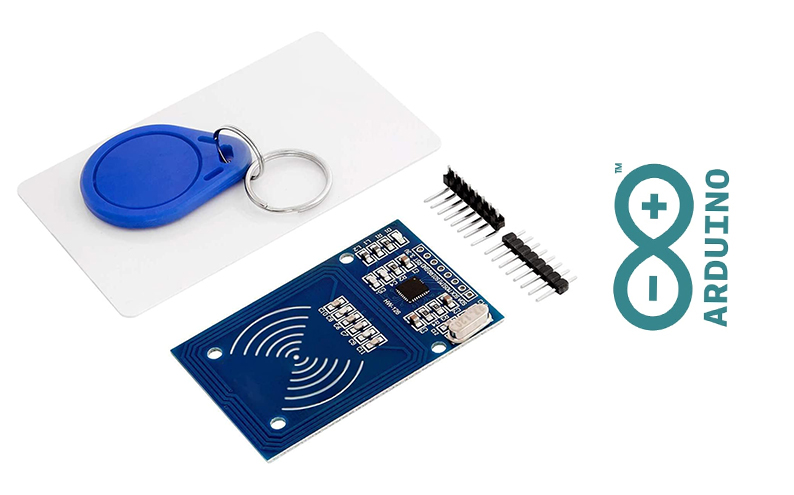

Ce module est un petit lecteur de la taille d’une carte de crédit qui permet de lire un badge ou une carte RFID compatible. Lorsqu’un badge ou une carte RFID est passée à proximité du lecteur, il récupère le « tag » et permet a l’aide de l’Arduino de faire des actions en fonction de la validité ou non de ce « tag ».

Exemple d’utilisation du lecteur RFID

1. On lit le tag du badge ou de la carte.
2. Le tag est valide.
3. On ouvre la porte.

1. On lit le tag du badge ou de la carte.
2. Le tag est non valide.
3. La porte reste close.

Pour l’article nous simulerons l’ouverture de cette porte par une led verte et rouge.

Ce dont vous aurez besoin

• Un module RFID – Disponible ici
• Un Arduino Uno – Disponible ici
• une platine de prototypage et quelques câble de connexion rapide

Branchement du module RFID à l’Arduino

• Vcc > 3V3
• RST > D9 (pin 9)
• GND > GND
• MISO > D12 (pin 12)
• MOSI > D11 (pin 11)
• SCK > D13 (pin 13)
• SS/SDA > D10 (pin 10)

Module	Arduino
Vcc	3V3
RST	D9 (pin 9)
GND	GND
MISO	D12 (pin 12)
MOSI	D11 (pin 11)
SCK	D13 (pin 13)
SS/SDA	D10 (pin 10)

A propos du module RFID RC522

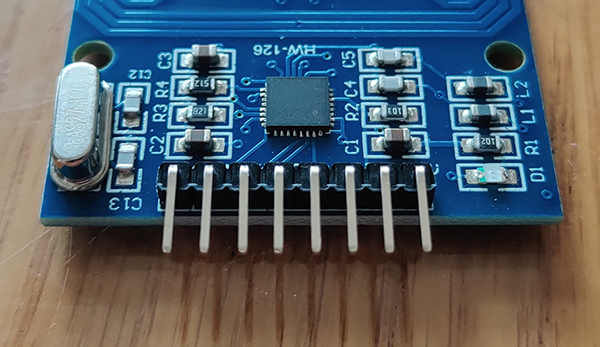

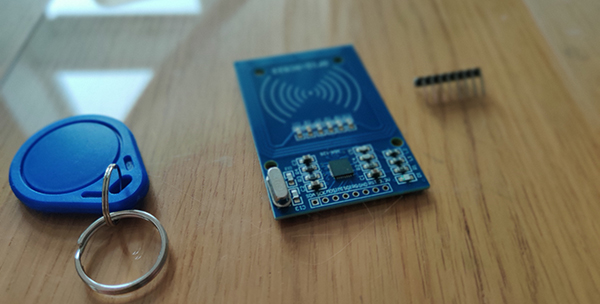

Il n’est pas impossible qu’a la réception de votre module vous deviez souder les broches de connexions.

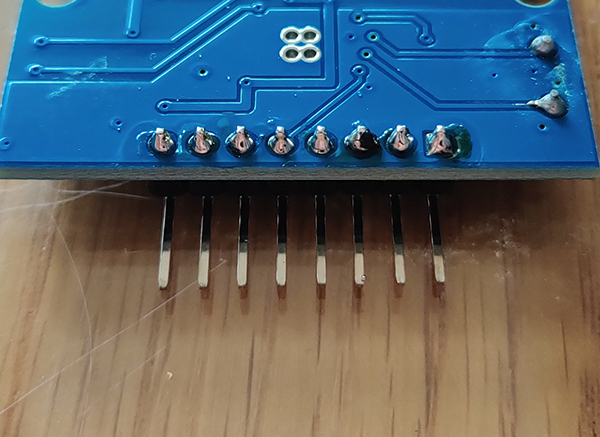

Cela se fait très rapidement pour cela munissez vous d’un fer à souder et d’un peu d’étain.

Installez la librairie RFID

Téléchargez la librairie et installez-la (La librairie SPI est déjà intégrée au logiciel Arduino).

Lien officiel

Lien vers la librairie – Mirroir

Lecture du tag RFID avec l’Arduino

Ce premier code va nous permettre de récupérer le tag RFID du badge qui lui sera présenté.

Lecture du tag RFID
#include <SPI.h>
#include <RFID.h>

RFID RFID(10,9);

int UID[5];

void setup()
{
  Serial.begin(9600);
  SPI.begin();
  RFID.init();

}

void loop()
{
    if (RFID.isCard()) {
          if (RFID.readCardSerial()) {
            Serial.print("L'UID est: ");
            for(int i=0;i<=4;i++)
            {
              UID[i]=RFID.serNum[i];
              Serial.print(UID[i],DEC);
              Serial.print(".");
            }
            Serial.println("");
          }
          RFID.halt();
    }
    delay(100);
}

Lancez votre moniteur série de votre logiciel Arduino et comme sur la vidéo récupérez le « tag » de votre badge RFID pour la suite du tutoriel.

Ouvrir une porte (allumer une LED) avec le module RFID

Pour le code suivant connectez deux LED supplémentaire. La verte sera connectée au D2 de l’Arduino (pin2) et la rouge au D3 de l’Arduino (pin3) leurs masses peuvent être mises en commun sur un GND de l’Arduino.

AVANT d’envoyer le code sur votre Arduino

repérez la ligne:

int MASTERKEY[5]={116,235,39,252,68}; // UID du badge ou de la carte acceptée sous forme de tableau (Array).

et modifiez les chiffres du tableau par ceux que vous aurez récupéré de votre « tag » dans a partie précédente.

Téléchargez ensuite ce code modifié sur votre Arduino.

#include <SPI.h>
#include <RFID.h>

RFID RFID(10,9);

int UID[5]={};
int MASTERKEY[5]={116,235,39,252,68}; // UID du badge ou de la carte acceptée sous forme de tableau (Array).

bool statut = 1;

void setup()
{
  Serial.begin(9600);
  SPI.begin();
  RFID.init();

  pinMode(2, OUTPUT);    // sets the digital pin 13 as output
  pinMode(3, OUTPUT);    // sets the digital pin 13 as output
}

void loop()
{

  digitalWrite(2, LOW);
  digitalWrite(3, LOW);

    if (RFID.isCard()) {

          /* Lecture du tag */
          if (RFID.readCardSerial())
          {
          /*Serial.print("L'UID est: ");*/
            for(int i=0;i<=4;i++)
            {
              UID[i]=RFID.serNum[i];
             /* Serial.print(UID[i],DEC);
              Serial.print(".");*/
            }
            /*Serial.println("");*/
          }
          /* fin de  Lecture du tag */

          if (UID[0] == MASTERKEY[0]   // Si l'UID 0  est égale à 116
           && UID[1] == MASTERKEY[1]   // Et si l'UID 1  est égale à 235
           && UID[2] == MASTERKEY[2]   // Et si l'UID 2  est égale à 38
           && UID[3] == MASTERKEY[3]   // Et si l'UID 3  est égale à 252
           && UID[4] == MASTERKEY[4])  // Et si l'UID 4  est égale à 68
            {
              ouverture();
            }
            else
            {
              fermeture();
            }

          RFID.halt();
    }
    delay(100);
}

void ouverture()
{
  digitalWrite(2, HIGH); // sets the digital pin 13 on
  delay(2000);            // waits for a second
}

void fermeture()
{
  digitalWrite(3, HIGH); // sets the digital pin 13 on
  delay(2000);            // waits for a second
}
