Alimenter l’Arduino Nano

Avr 20, 2022 | Arduino | 1 commentaire

Comment alimenter l’Arduino nano ?

En phase d’apprentissage ou de programmation on se pose peu ou pas cette question car notre Arduino est généralement connecté au PC.

Cependant une fois passée l’étape de programmation et prototypage. Il faut enfin se concentrer vers le projet fini et donc sur ses différentes possibilités d’alimentations.

Alimenter l’Arduino Nano grâce à son port mini USB

Depuis un pc, un chargeur de smarphone (5v) ou encore une batterie externe vous pourrez l’alimenter directement depuis le port mini USB de la carte. Attention vous serez alors limité à 500mAh.

Alimentation 5V 1A Mini USB
CHARGEUR UNIVERSEL - 5V 1A / 1000mA 5W bloc d'alimentation avec connecteur et cordon d'alimentation 1.1m - chargeur secteur de remplacement.
CÂBLE DE CHARGE HAUTE VITESSE - La fiche de l'adaptateur secteur 1A / 1000mA offre un taux de charge élevé pour une charge ultra rapide sur de courtes périodes (chargeur rapide / fast charger)
QUALITÉ CERTIFIÉE - La prise d'alimentation CA avec cordon de 1.1m est flexible et incassable et est conforme à toutes les normes de sécurité moderne.

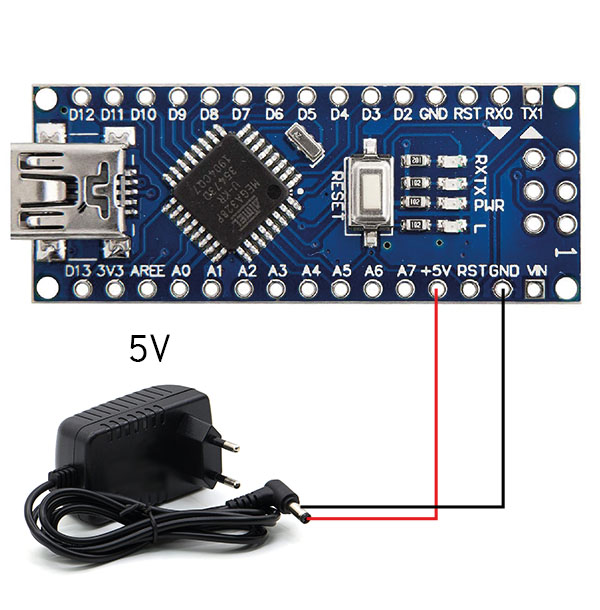

Alimenter l’Arduino Nano sur son entrée/sortie 5V

Vous remarquerez sur votre carte qu’il y a une broche 5V si vous désirez alimenter votre Arduino depuis cette broche veillez a utiliser une tension de 5V sous peine de détruire votre carte. Utiliser par exemple un chargeur de smartphone.

Câble USB vers SERIE 4 Sorties RS232
USB type standard Un connecteur mâle et TTL 4 broches - Longueur de câble: 1M.
Connexions rapides grâce aux broches femelles: +5V, GND, TX, RX.

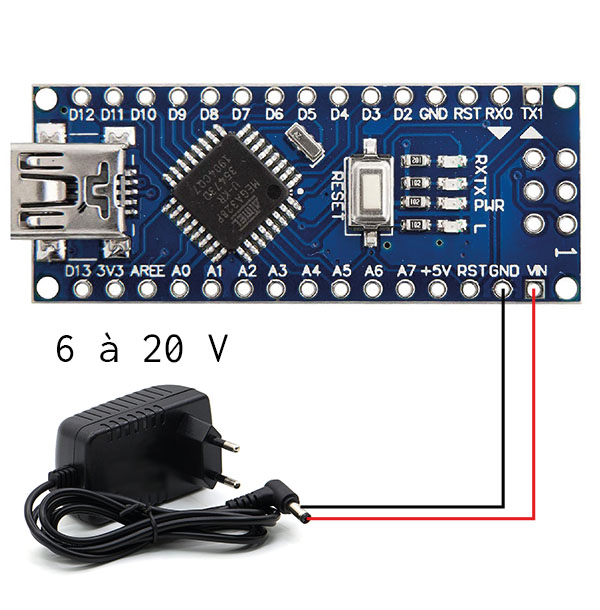

En utiliser les broches Vin et GND de votre Nano

Enfin il est possible de l’alimenter en utilisant les broches Vin et GND. Sur le Vin connectez votre fil+ généralement le rouge. Et le moins sur le GND généralement noir.

L’alimentation doit être de 6 à 20 V.

Alimentation Secteur 9V 2A
Entrée : AC100V-240V 50/60Hz. Sortie : DC9V ~ 2A Puissance maximale 18W DC Taille de la prise : 5,5 mm x 2,1 mm Poids net : environ 0,1 kg Polarité : intérieur positif/extérieur négatif.
Application universelle pour bandeaux LED, routeur sans fil, HUB, commutateurs, caméras de sécurité, alimentation audio/vidéo, etc. et autres appareils alimentés par une alimentation DC9V (0~2A)

Note

La broche Vin et 5V de l’Arduino sont reliées toutes les deux sur un régulateur de tension qui fournit le 5V pour la carte. Ce régulateur n’a pas de dissipateur et n’est donc pas refroidi. Lorsque Vin est utilisé il est conseillé d’éviter de connecter d’autres appareils a la broche 5V sous peine d’endommager le régulateur.

1 Commentaire

  1. didier

    Problème j’ai utilisé le chargeur 5V 1Amp sur la borne +5V en même temps que la prise USB raccordée sur le PC sur un Arduino nano qui mesure la résistance interne de batterie 18650. Si je retire la fiche USB venant du pc les valeurs mesurées sur les bornes analogiques sont légèrement supérieures. Comment résoudre ce problème alors que mon montage ne consomme que 500mA tout au plus?
