Utiliser L’IDE Arduino pour programmer un ATtiny85 (Digispark)

Fév 9, 2023 | Arduino | 1 commentaire

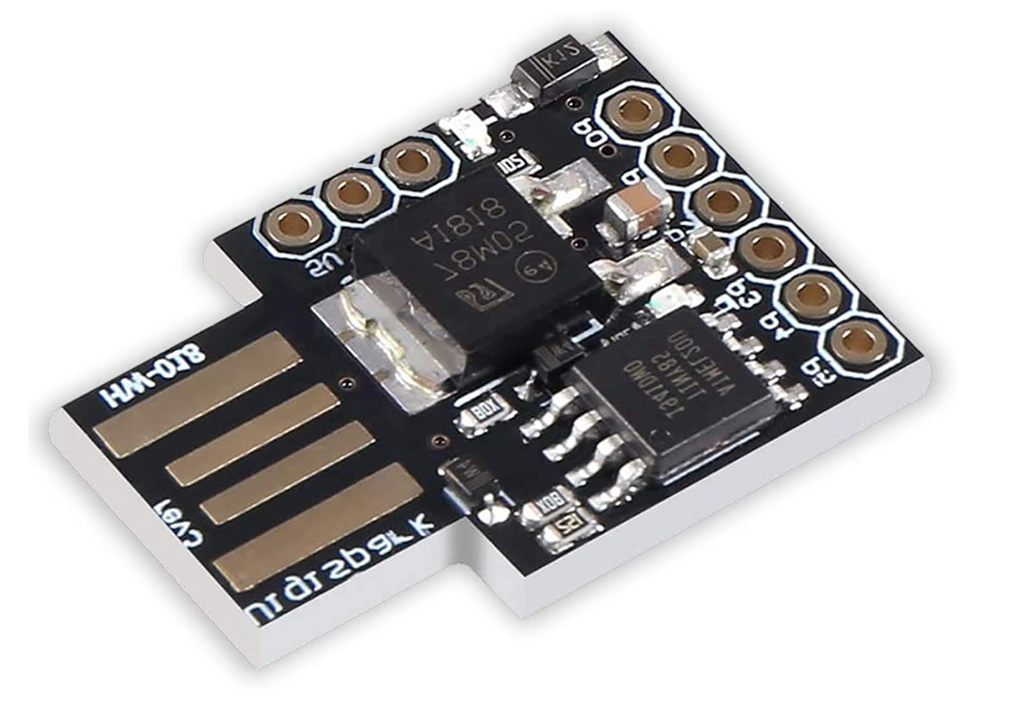

Petit microcontrôleur qui permet de développer des projets électroniques en utilisant l’IDE Arduino. Le digispark est facile à utiliser, peu couteux et de par sa taille parfait pour les projets de tailles réduits.

Pour le connecter à votre ordinateur, même pas un câble! Plug&Play, il s’insère directement dans le port USB de votre pc.

Vous aurez besoin de :

XTVTX 5 pièces Digispark Kickstarter Attiny85 Carte de développement Micro USB générale pour Arduino
  • Obtenez 5 kickstarter AOICRIE Digispark Rev.3 avec ATTiny85 et USB
  • prenant en charge l'IDE Arduino. Interface USB 2.0 intégrée.
  • Grâce aux 6 broches d'E/S, une connexion fiable à d'autres appareils est possible.
  • Cette carte marque des points grâce à ses fonctionnalités complètes grâce à une mémoire de 8 Ko, à la prise en charge I2C et SPI, ainsi qu'à la LED d'état et d'alimentation.
  • Alimentation via USB ou source externe - 5v ou 7-35v (sélection automatique).

Préparer votre IDE ARDUINO pour programmer le DIGISPARK ATTINY85

Pour commencer, rendez-vous dans « Fichier » > « Préférences »

Dans l’onglet « paramètres » Entrez dans la zone de texte correspondante aux URL de gestionnaire de cartes supplémentaire l’adresse du fichier suivante:

http://digistump.com/package_digistump_index.json

Allez ensuite dans « outils » > « Carte » > Gestionnaire de carte

Dans la zone de recherche, tapez « Digistump » et installer le « digistump AVR Boards par Digistump »

Allez enfin sélectionnez votre carte pour la programmer. Pour cela allez dans « outils » > « Carte » > « Digistump AVR Boards » et sélectionnez « Digispart (Default – 16.5mhz) »

Référez vous bien sur à la référence de votre carte s’il y avait une subtilité.

Lançons un code façon « blink » afin de faire clignoter la LED intégrée pour nous assurer que tout fonctionne.

Copiez ce code dans votre logiciel Arduino et téléversez le AVANT de connecter votre ATTINY85

Lorsqu’apparait le message:

Plug in device now… (will timeout in 60 seconds)

Insérez votre Digispark le code s’envoie alors et vous pourrez le voir clignoter avec succès.

Votre Digispark ATTINY85 est maintenant programmé et prêt à être utilisé. Il est facile de développer des applications miniaturisée avec le Digispark.

XTVTX 5 pièces Digispark Kickstarter Attiny85 Carte de développement Micro USB générale pour Arduino
  • Obtenez 5 kickstarter AOICRIE Digispark Rev.3 avec ATTiny85 et USB
  • prenant en charge l'IDE Arduino. Interface USB 2.0 intégrée.
  • Grâce aux 6 broches d'E/S, une connexion fiable à d'autres appareils est possible.
  • Cette carte marque des points grâce à ses fonctionnalités complètes grâce à une mémoire de 8 Ko, à la prise en charge I2C et SPI, ainsi qu'à la LED d'état et d'alimentation.
  • Alimentation via USB ou source externe - 5v ou 7-35v (sélection automatique).

Pinout ATtiny 85 – Sparkfun

1D5 (A0) / RESET / ADC0 / PB5
2D3 (A3) / XTAL1 / ADC3 / PB3
3D4 (A2) / XTAL2 / ADC2 / PB4
4GND
5PB0 / MOSI / SDA / AREF / D0
6PB1 / MISO/ D1
7PB2 / SCL / SCK / D2(A1)
8VCC

Installer les drivers du Digispark ATTINY85

Note: Si vous rencontrez des soucis vous pouvez essayer d’installer les drivers de l’ATTINY85 DIGISPARK
